今天所說的弧形輥特指弧形展平輥。

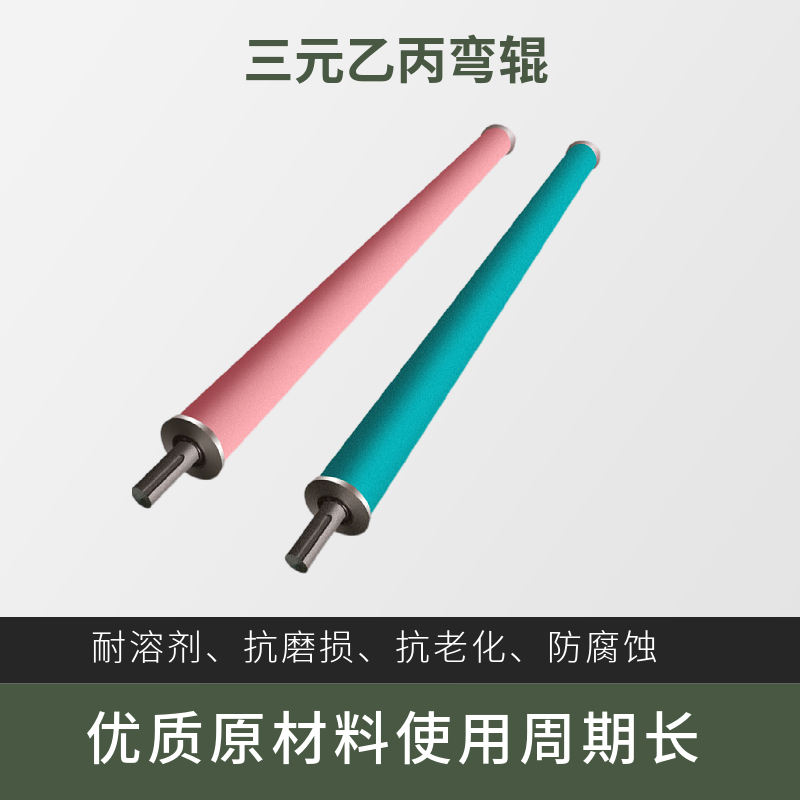

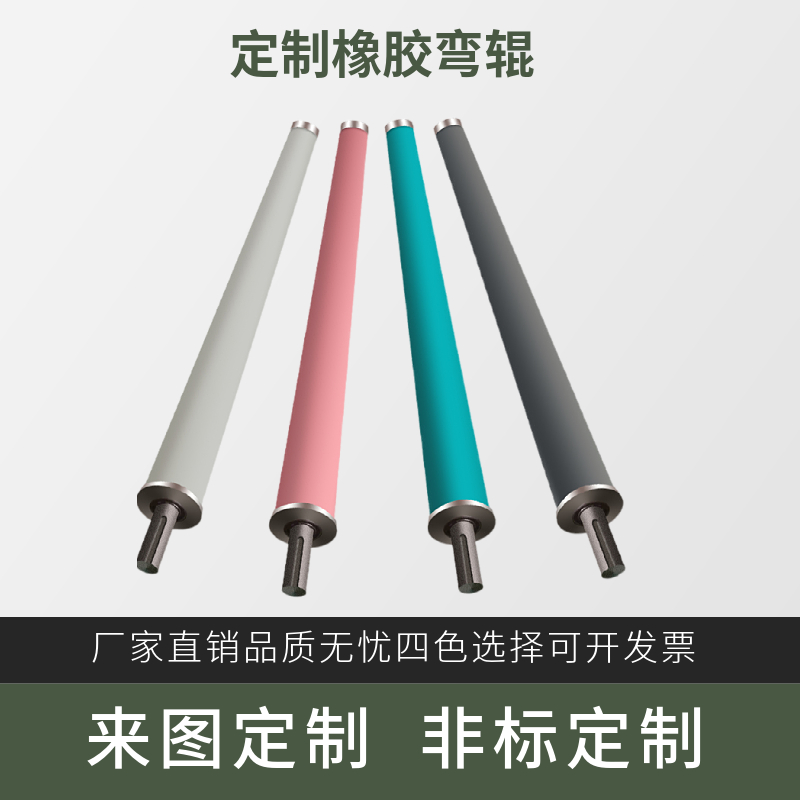

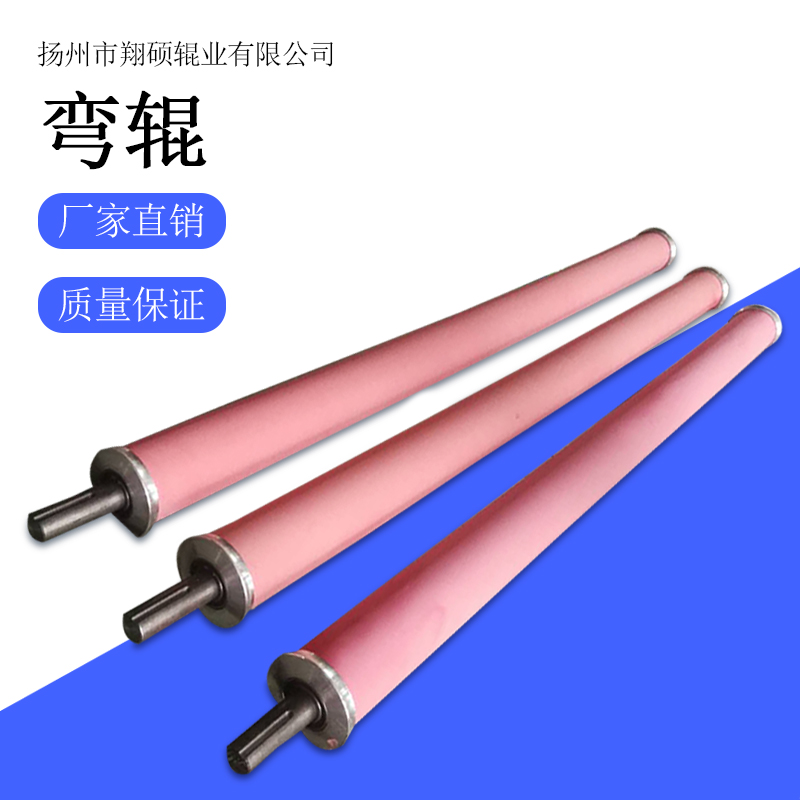

弧形輥是在一根彎曲的芯軸上通過軸承安裝一系列可以旋轉的輥套制成。輥面可以加裝橡膠套或做其他處理。
因?yàn)檩伱媸菑澢?,所以?dāng)材料經過弧的高點時,接觸面積會有一個從短到長的過程,因而產生一個由中間向材料邊緣方向的力。從而起到消除褶皺的作用。
如何才能達到最佳的展平效果?我們主要從以下幾點來一一確認。
1,材料的行進方向必須與展開方向垂直。
當材料行進方向與展開力的方向不垂直時,因?yàn)閺埩U(kuò)散不均,可能會產生八字型的褶皺。
2,材料的中點必須與輥面的中點重合,也就是弧高最高點永遠在材料的中心線上。
道理與1類似。
3,要根據不同材料制定不同的包角。
包角大小主要與材料的種類及厚度有關,包角大小也可以看做材料包覆輥面的面積大小。如果包角過小,材料會未得到徹底展開。包角過大,則材料會在展開后進入相反的效果。
4,弧形輥的安裝與前后導輥的距離關系。
材料從上一個導輥進入到弧形輥我們稱之為導入距離,材料離開弧形輥進入到鄰近的下一個導輥稱之為導出距離。通常我們建議導出距離是輥徑的1.5倍,而導入距離是導出距離的2倍以上。
這其實很好理解,導出距離不宜過長,防止新的褶皺產生。
5,根據輥面長度選擇合適的弧高。
有些材料會對弧高有極為苛刻的要求。通常來說弧高不宜選擇過大,材料經過彎曲部分后都會因?yàn)榱Χa(chǎn)生拓幅,有些形變是不可逆的。但如果弧高不夠,產生的力不足以將材料展開,特別是材料邊緣展平效果不好。通常我們建議弧高為輥面寬度的0.6%到0.9%。
6,圓弧的朝向調節
圓弧的朝向調節是弧形輥必備的調節方式,應讓弧的高點與膜的走向垂直,并杜絕材料經過弧形輥凹的部分,否則會起相反作用。
7,其他會影響展平效果的因素
(1)曲率平滑度
弧形輥的圓弧應該是在有效展平范圍內嚴格呈現均勻的彎曲弧度。否則材料會出現中間緊兩端松,或材料中間起皺明顯的現象
(2)轉動靈活性
輥體在旋轉中始終會有能量損耗,如材料與輥體不能實現很好的同步性。可能會出現劃傷或磨損材料的現象。
(3)輥面徑向跳動
輥面跳動要求是相對而言的,通常材料越薄,速度越快,越要求輥面的跳動輕微。即使是最輕微的跳動,對材料的展平都會有一定影響。
